Data Sheet
TLV183x-Q1 和 TLV184x-Q1 系列 40V 高速比较器
本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。
1 特性
- 符合汽车应用要求
- 具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 1：–40°C 至 125°C 环境工作温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C2B
- 宽电源电压范围：2.7V 至 40V
65ns 传播延迟
- 低电源电流：每通道 75µA
轨到轨输入
- 低输入失调电压：500μV
- 上电复位 (POR) 可提供已知的启动条件
- 推挽输出选项 (TLV183x-Q1)
- 开漏输出选项 (TLV184x-Q1)
- 温度范围：-40°C 至 +125°C
- 功能安全型
3 说明
TLV183x-Q1 和 TLV184x-Q1 是工作电压高达 40V 的高速比较器。该比较器提供轨到轨输入以及推挽或开漏输出选项。这些特性与 65ns 传播延迟相结合，使得该系列非常适合高速电流检测和电压保护应用。
所有器件都包括上电复位 (POR) 特性，可确保输出处于已知状态，直到达到最低电源电压。一旦达到此电压，输出就会响应输入，从而防止系统上电和断电期间出现错误输出。
TLV183x-Q1 比较器具有推挽输出级，专为需要在上升和下降输出响应之间保持对称性的应用而设计。TLV184x-Q1 比较器具有开漏输出级，因此适用于电平转换。
器件信息
| 器件型号 | 封装(1) | 封装尺寸（标称值）(2) |
|---|---|---|
| TLV1831-Q1、TLV1841-Q1 | SC-70 (5) | 2.00mm × 2.00mm |
| TLV1832-Q1、TLV1842-Q1 | VSSOP (8) | 3.00mm × 3.00mm |
| TSSOP (8) | 3.00mm × 4.40mm | |
| WSON (8)（预发布） | 2.00mm × 2.00mm | |
| TLV1834-Q1、TLV1844-Q1 | SOT-23 (14)（预发布） | 4.20mm × 2.00mm |
| WQFN (16)（预发布） | 3.00mm × 3.00mm |
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。

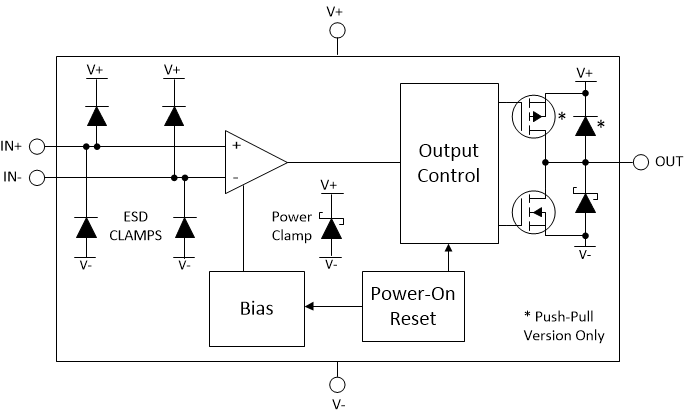

功能方框图
传播延迟（低电平到高电平）与输入过驱间的关系，12V
